มา Config PPP PAP และ PPP CHAP บน CISCO Router กันครับ

ก่อนที่จะ Config PPP PAP และ CHAP บน CISCO Router เรามาทบทวนการ Config WAN Serial แบบ HDLC กันก่อนนะครับ รูปแบบ Config เป็นดังนี้

R1(config)#interface s0/0/0
R1(config-if)#ip address 10.10.10.5 255.255.255.252
R1(config-if)#encapsulation hdlc ( เป็นค่า Default ของ Serial CISCO )
R1(config-if)#clock rate 128000 ( เฉพาะฝั่ง DCE )
R1(config-if)#bandwidth 2048 ( ค่า Default BW 1544 Kbit ( T1) )
R1(config-if)#description link-to-R1
R1(config-if)#no shutdown

R2(config)#interface s0/0/0
R2(config-if)#ip address 10.10.10.6 255.255.255.252
R2(config-if)#no shutdown
R1#show interfaces s0/0/0
Serial0/0/0 is up, line protocol is up (connected)
R1#show ip route
10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 10.10.10.4/30 is directly connected, Serial0/0/0
L 10.10.10.5/32 is directly connected, Serial0/0/0

R1#ping 10.10.10.6 ( R1 ต้องสามารถ ping ไปหา IP ของ R2 ได้ )
!!!!!

สามารถดูตัวอย่างการ Config HDLC ได้ตามวีดีโอด้านล่างนะครับ

PPP ( Point-to-Point Protocol ) สามารถใช้ในการขนส่ง packet ได้หลากหลาย protocol เช่น TCP/IP ,Novell IPX ,Apple Talk เป็นต้น และ PPP ยังสามารถใช้ได้ในการสื่อสารแบบ synchronous และ asynchronous ด้วย
PPP มีวิธีการพิสูจน์ผู้ใช้อีก 2 วิธี คือ PAP (Password Authentication Protocol) และ CHAP (Challenge-Hand-shake Authentication Protocol)
คุณสมบัติของ PAP (Password Authentication Protocol) มีดังนี้
- Two-way Handshake ( เป็นการ Authentication แบบ 2 ทางคือส่ง Username และ password ไปตรวจสอบ ถ้าถูกต้องก็สามารถเชื่อมต่อได้ ถ้าผิดก็จะโดนปฏิเสธการเชื่อมต่อ )
- Password send in plaintext ( ไม่มีการเข้ารหัส Username และ Password ในระหว่างการขอเชื่อมต่อ)

คุณสมบัติของ CHAP (Challenge-Hand-shake Authentication Protocol)
- Three-way Handshake ( เป็นการ Authentication แบบ 3 ทางคือ 1)ก่อนที่จะมีการเชื่อมต่อ จะมีการส่งค่า Challenge ให้ผู้ที่จะเชื่อมต่อ 2)มีการนำ Username และ password มาเข้ารหัสก่อนที่จะทำการเชื่อมต่อ 3) ถ้าถูกต้องก็สามารถเชื่อมต่อได้ ถ้าผิดก็จะโดนปฏิเสธการเชื่อมต่อ )
- Hash values, not actual passwords, are sent across the link. ( มีการเข้ารหัส Username และ Password ด้วยวิธีการ Hashing )

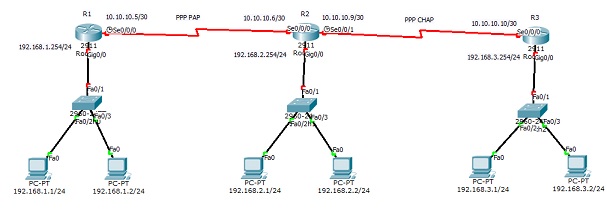

ตัวอย่างการ Config PPP PAP และ PPP CHAP บน Interface Serial CISCO Router

###### การ Config PPP PAP ########
1) สร้าง Username และ Password ( User Local ) ทำที่ configuration mode
R1(config)#username Admin password 1234
R2(config)#username abcd password cisco

2) เปลี่ยนค่า Encapsulation ที่ Interface Serial เป็น PPP PAP ทำที่ configuration interface mode
R1(config)#interface s0/0/0
R1(config-if)#encapsulation ppp
R1(config-if)#ppp authentication pap
R1(config-if)#ppp pap sent-username abcd password cisco

R2(config)#interface s0/0/0
R2(config-if)#encapsulation ppp
R2(config-if)#ppp authentication pap
R2(config-if)#ppp pap sent-username Admin password 1234

ตรวจสอบผล
R1#show interfaces s0/0/0
Serial0/0/0 is up, line protocol is up (connected) ------> ( line protocol ต้อง Up )

###### การ Config PPP CHAP ########
1) สร้าง Hostname
R1(config)#hostname bangkok
R2(config)#hostname phuket

2) สร้าง Username และ Password ( User Local )
โดยนำ Hostname ของ Router ฝั่งตรงข้ามมาสร้างเป็น Username และใช้ Password ร่วมกัน
bangkok(config)#username phuket password cisco
phuket(config)#username bangkok password cisco

3) เปลี่ยนค่า Encapsulation ที่ Interface Serial เป็น PPP CHAP
bangkok(config)#interface s0/0/0
bangkok(config-if)#encapsulation ppp
bangkok(config-if)#ppp authentication chap

phuket(config)#interface s0/0/0
phuket(config-if)#encapsulation ppp
phuket(config-if)#ppp authentication chap

bangkok#show interfaces s0/0/0
Serial0/0/0 is up, line protocol is up (connected

ทดสอบทำ Lab http://www.jodoi.org/article/Jodoi_Lab_ppp.pkt

ถ้าทำถูกต้อง Router R1 ต้องสามารถ ping 10.10.10.6 ได้ตามผลด้านล่าง

R1#ping 10.10.10.6

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.10.10.6, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/11/15 ms

R1#

ดูตัวอย่างการ Config PPP CHAP ได้ตามวีดีโอด้านล่างนะครับ

ในกรณีที่พบปัญหา line protocol is down สามารถใช้ command # debug ppp authentication เพื่อตรวจสอบปัญหาได้ เช่น

bkk#debug ppp authentication

bkk#no debug all ( หยุดการ debug หรือจะใช้ #undebug all ก็ได้ )
All possible debugging has been turned off

การวิเคราะห์ปัญหา ในส่วนของ WAN บน Router CISCO
1.ตรวจสอบในส่วนของ Layer 1 ( Physical Layer ) ต้อง Up ก่อน ด้วย Command # show ip interface brief และ #show interfaces s0/0/0
bangkok#show ip interface brief
Interface IP-Address OK? Method Status Protocol

GigabitEthernet0/0 unassigned YES unset administratively down down

Serial0/0/0 unassigned YES unset administratively down down

Serial0/0/1 unassigned YES unset administratively down down

bangkok#show interfaces s0/0/0
Serial0/0/0 is administratively down, line protocol is down (disabled)

จากการตรวจสอบพบว่า Serial0/0/0 is administratively down หมายความว่า Interface Serial0/0/0 ยังคงถูก Shut down อยู่

หลังจากทำการ no shutdown Interface Serial0/0/0 แล้วตรวจสอบใหม่

bangkok#show interfaces s0/0/0
Serial0/0/0 is down, line protocol is down (disabled)

พบว่า Serial0/0/0 is down ต้องทำการตรวจสอบเรื่องสาย Serial และตรวจสอบ Router ฝั่งตรงข้ามว่าทำการ no shutdown Interface Serial ที่ต่อกับ Router เราหรือยัง ตรวจสอบที่เกี่ยวกับ Layer 1 ทั้งหมด

หลังจากตรวจสอบแล้ว ถ้าได้ผลดังนี้
bangkok#show interfaces s0/0/0
Serial0/0/0 is up, line protocol is down (disabled)

ให้ตรวจสอบในส่วนของ Layer 2 ต่อ
2. การตรวจสอบ Layer 2 ได้แก่ การตรวจค่า Config Encapsulation ของ Router ทั้ง 2 ฝั่งต้องตรงกัน ถ้ามีการ Set แบบ PPP ตรวจสอบในเรื่องของ Username และ Password ด้วยว่าตรงตามเงื่อนไข PAP และ CHAP หรือไม่ รวมถึงค่า Clock rate ด้วย ในกรณีที่ Router เป็น DCE ต้อง Set ให้ถูกต้อง ( โดยปกติ Router จะเป็น DTEเสมอ ยกเว้นในการทำ Lab ในห้องเรียนหรือใน program simulation เช่น Cisco Packet Tracer ) ถ้าถูกต้อง ต้องจะได้ผลดังนี้

bangkok#show interfaces s0/0/0
Serial0/0/0 is up, line protocol is up (connected)

หลังจากนั้นตรวจสอบโดยการ ping ไปที่ IP ของ Router ฝั่งตรงข้าม

ข้อแนะนำเพิ่มเติม ในการแก้ไข Config ทุกครั้งควรตรวจสอบ Config เดิม หรือ Backup Config เดิมไว้ก่อนนะครับ

####### การ Config MLPPP ( Multilink PPP ) #################

MLPPP เป็นการรวม WAN Serial ตั้งแต่ 2 Link รวมเป็น Link เดียวกัน โดยมีรูปแบบการ Config ดังนี้ครับ
R1(config)#interface multilink 1
R1(config-if)#ip address 10.10.10.101 255.255.255.252
R1(config-if)#ppp multilink group 1

R1(config)#interface s0/0
R1(config-if)#encapsulation ppp
R1(config-if)#ppp multilink group 1
R1(config-if)#no shutdown

R1(config)#interface s0/1
R1(config-if)#encapsulation ppp
R1(config-if)#ppp multilink group 1
R1(config-if)#no shutdown

R2(config)#interface multilink 1
R2(config-if)#ip address 10.10.10.102 255.255.255.252
R2(config-if)#ppp multilink group 1

R2(config)#interface s0/0
R2(config-if)#encapsulation ppp
R2(config-if)#ppp multilink group 1
R2(config-if)#no shutdown

R2(config)#interface s2/0
R2(config-if)#encapsulation ppp
R2(config-if)#ppp multilink group 1
R2(config-if)#no shutdown

ในส่วนของ interface ที่อยู่ภายใน multilink group 1 นั้นจะทำการ set เป็น ppp pap หรือ ppp chap ก็ได้ครับ ตรวจสอบผลการ Config ได้ดังนี้

R1#show interfaces multilink 1
Multilink1 is up, line protocol is up

R1#show ip interface brief
Interface IP-Address OK?Method Status Protocol
FastEthernet0/0 192.168.1.254 YES manual up up
Serial0/0 unassigned YES manual up up
Serial0/1 unassigned YES unset up up
Multilink1 10.10.10.101 YES manual up up

ทดลอง ping test ไปที่ปลายทางจะได้ผลดังด้านล่าง

R1#ping 10.10.10.102
!!!!!

ทดสอบ shutdown interface s0/1 ของ R1 ดู จะเห็นว่า multilink 1ยังคง Up อยู่ และ ยังคงใช้งานได้ดังเดิม

R1(config)#interface s0/1
R1(config-if)#shutdown

R1#ping 10.10.10.102
!!!!!

หวังว่าบทความนี้คงจะเป็นประโยชน์ ไม่มากก็น้อยนะครับ

--------------------------------------------------------------------------------------------------------
