การติดตั้ง Cacti (Network Monitoring) บน Linux CentOS 7 / RHEL 7

Cacti เป็น open-source web-based สำหรับ network monitoring และ system monitoring ในรูปแบบของกราฟที่สวยงาม เหมาะสำหรับทุกองค์กรควรมีติดตั้งไว้ครับ

ก่อนติดตั้ง Cacti ตั้องเตรียมความพร้อมของ Linux Server ด้วยการติดตั้ง Packages และ Service ต่างๆ ได้แแก่ Apache, MySQL, PHP, PHP-SNMP, NET-SNMP และ RRDTool

[root@localhost jodoi]# yum -y install httpd httpd-devel

[root@localhost jodoi]# yum -y install mariadb-server

[root@localhost jodoi]# yum -y install php-mysql php-pear php-common php-gd php-devel php php-mbstring php-cli

[root@localhost jodoi]# yum -y install php-snmp

[root@localhost jodoi]# yum -y install net-snmp-utils net-snmp-libs

[root@localhost jodoi]# yum -y install rrdtool

ขั้นต่อไปทำการ Start Service httpd , mariadb และ snmpd start และ ให้ Service Start ตอน boot เครื่องด้วย

[root@localhost jodoi]# systemctl start httpd.service
[root@localhost jodoi]# systemctl start mariadb.service
[root@localhost jodoi]# systemctl start snmpd.service

[root@localhost jodoi]# systemctl enable httpd.service
[root@localhost jodoi]# systemctl enable mariadb.service
[root@localhost jodoi]# systemctl enable snmpd.service

ขั้นต่อไปคือการติดตั้งและปรับแต่ง Cacti โดยการสร้าง Database และ Table ใน Mysql

[root@localhost jodoi]# yum -y install cacti

[root@localhost jodoi]# rpm -q cacti
cacti-1.2.12-1.el7.noarch

[root@localhost jodoi]# mysql -u root -p
Enter password:

MariaDB [(none)]> create database cacti;
Query OK, 1 row affected (0.00 sec)

MariaDB [(none)]> GRANT ALL ON cacti.* TO cacti@localhost IDENTIFIED BY '123456';
Query OK, 0 rows affected (0.00 sec)

MariaDB [(none)]> FLUSH privileges;
Query OK, 0 rows affected (0.00 sec)

MariaDB [(none)]> quit;
Bye

[root@localhost jodoi]#

[root@localhost jodoi]# mysql -u cacti -p cacti < /usr/share/doc/cacti-1.2.12/cacti.sql
Enter password:
MariaDB [(none)]> quit

ขั้นต่อไปคือการ Configure MySQL สำหรับ Cacti

[root@localhost jodoi]# vi /etc/cacti/db.php

$database_type = 'mysql';
$database_default = 'cacti';
$database_hostname = 'localhost';
$database_username = 'cacti';
$database_password = '123456';
$database_port = '3306';
$database_retries = 5;
$database_ssl = false;

ใส่ Username และ Password ให้ถูกต้องแล้ว save ออกมา

ขั้นต่อไปคือการ Configuring Apache Server สำหรับการติดตั้้ง Cacti

[root@localhost jodoi]# vi /etc/httpd/conf.d/cacti.conf

Alias /cacti /usr/share/cacti

<Directory /usr/share/cacti/>
<IfModule mod_authz_core.c>
# httpd 2.4
#Require host localhost
Require all granted
</IfModule>
<IfModule !mod_authz_core.c>
# httpd 2.2
Order deny,allow
Deny from all
Allow from all
</IfModule>
</Directory>

แก้ไขให้ถูกต้องแล้ว save ออกมา สั่ง restart service httpd

[root@localhost jodoi]# systemctl restart httpd.service

ขั้นต่อไปคือการ Setting Cron Job สำหรับ Cacti

[root@localhost jodoi]# vi /etc/cron.d/cacti

/5 * * * * apache /usr/bin/php /usr/share/cacti/poller.php > /dev/null 2>&1

โดยการเอา # ออก และ Save ออกมา

ขั้นต่อไปเป็นการ Running Cacti Installer โดยการใส่ http://X.X.X.X/cacti/ ดังรูป ใส่ User :admin , password:admin

จะมีการให้เปลี่ยน password ใหม่ ดังรูปภาพ

คลิกเครื่องหมายถฏที่ Accept License Agreement. แล้วกด Begin

แก้ปัญหาต่างๆให้สามารถกด Next ได้ เช่นเรื่อง TimeZone เช่น

[root@localhost ~]# mysql -u root -p
Enter password:

MariaDB [(none)]> use mysql;
Reading table information for completion of table and column names
You can turn off this feature to get a quicker startup with -A

Database changed
MariaDB [mysql]> GRANT SELECT ON mysql.time_zone_name TO cacti@localhost;
Query OK, 0 rows affected (0.00 sec)

MariaDB [mysql]> flush privileges;
Query OK, 0 rows affected (0.00 sec)

MariaDB [mysql]> quit
Bye
[root@localhost ~]# mysql_tzinfo_to_sql /usr/share/zoneinfo | mysql -u root -p mysql
Enter password:
Warning: Unable to load '/usr/share/zoneinfo/leapseconds' as time zone. Skipping it.
Warning: Unable to load '/usr/share/zoneinfo/tzdata.zi' as time zone. Skipping it.

กด Next

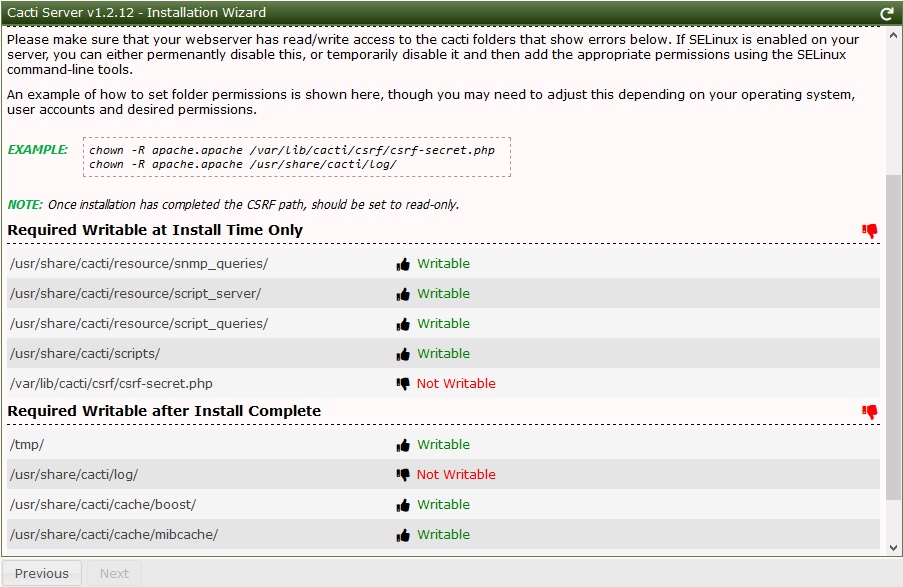

แก้ปัญหาเรื่องของการตั้งค่า permissions และ SELinux โดยการใช้ chown ตามตัวอย่าง หรือใช้ command disable SELinux

[root@localhost ~]# setenforce 0

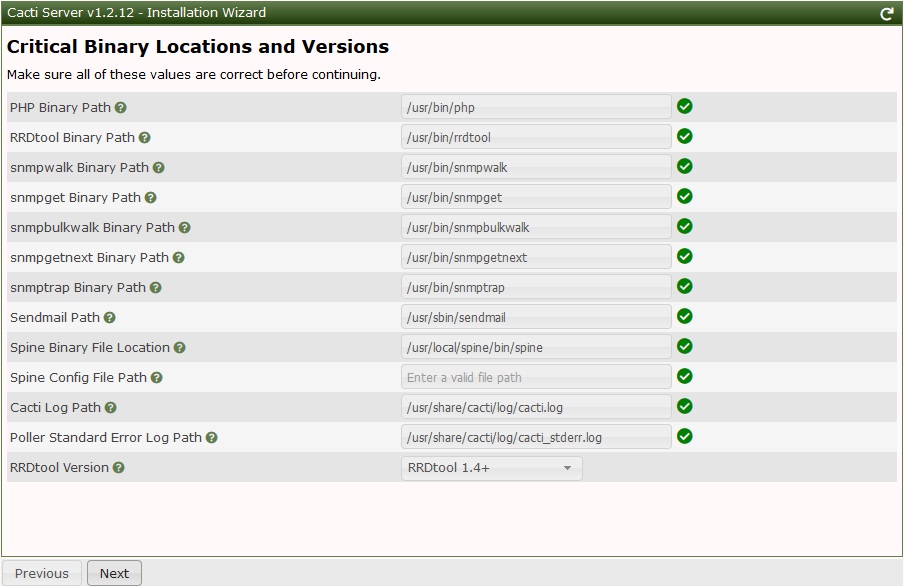

กด Next

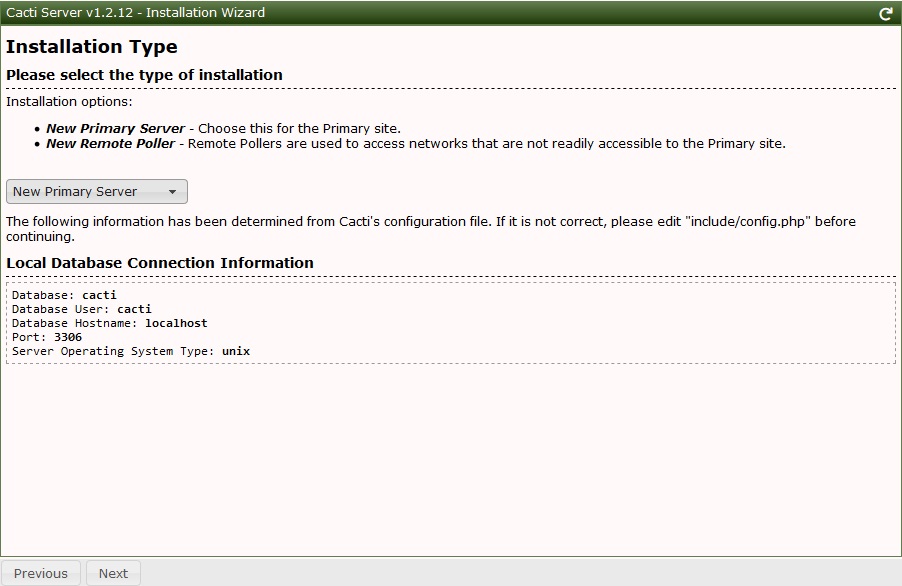

กด Next

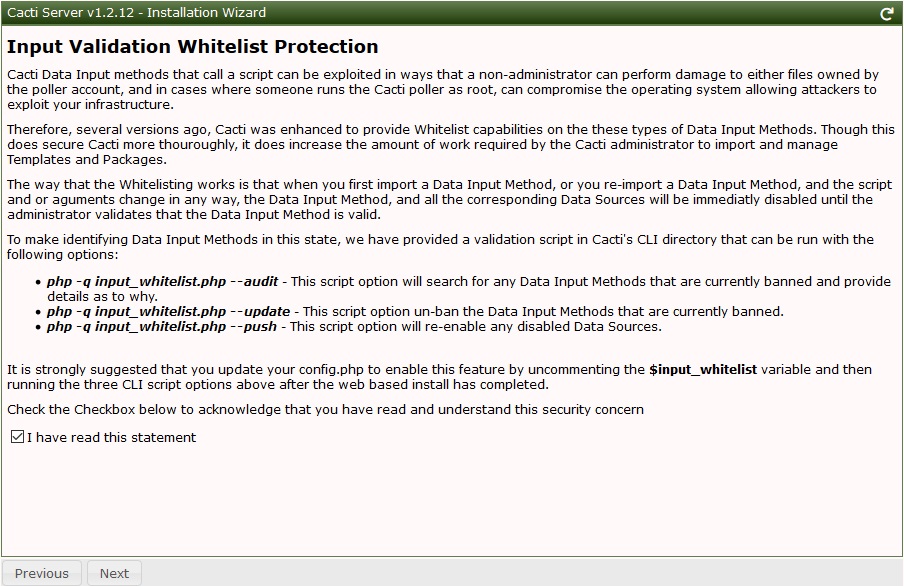

กด Next

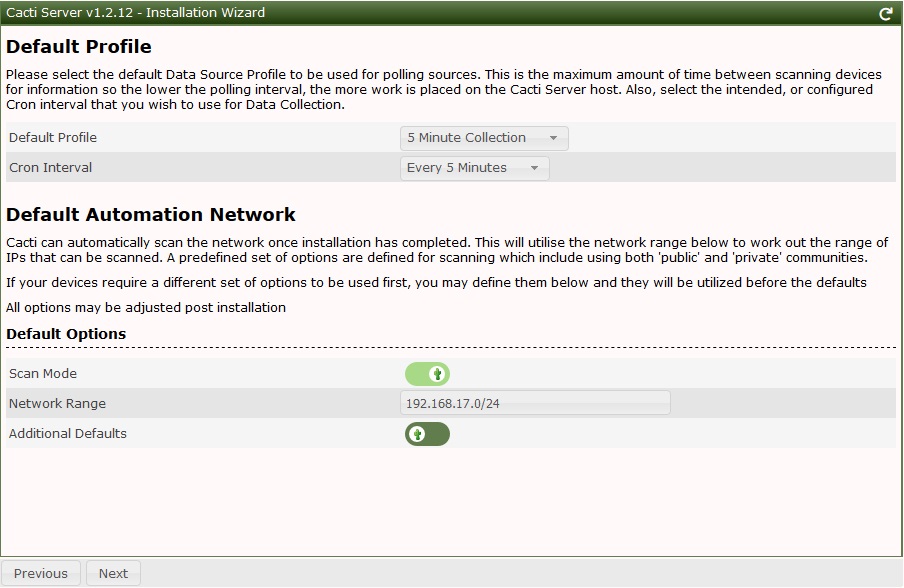

แก้ไข IP Address ให้เป็น Network ที่ต้องการแล้ว กด Next

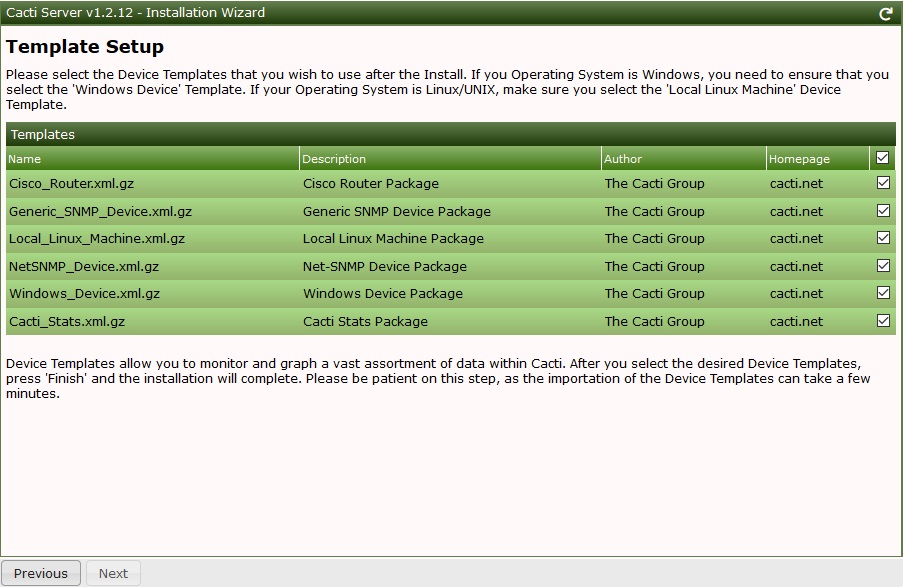

กด Next

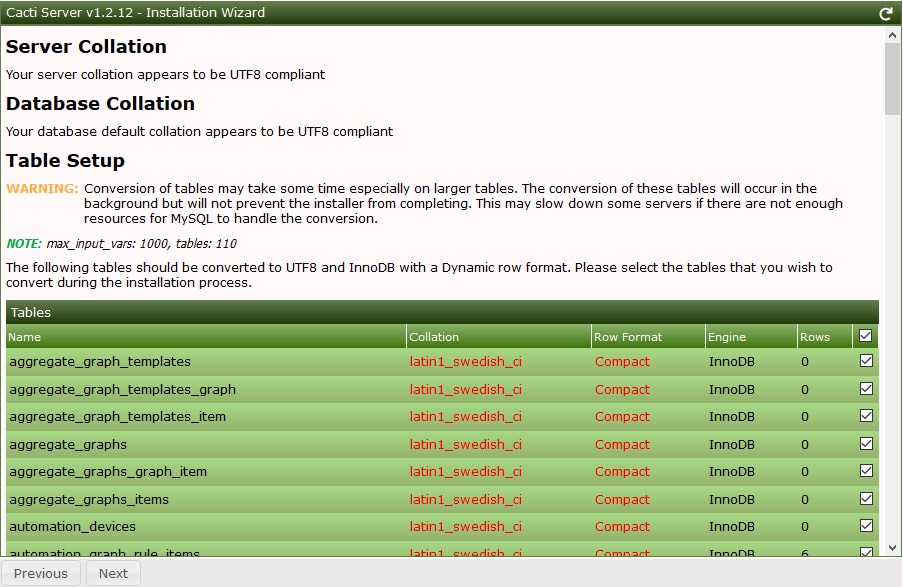

กด Next

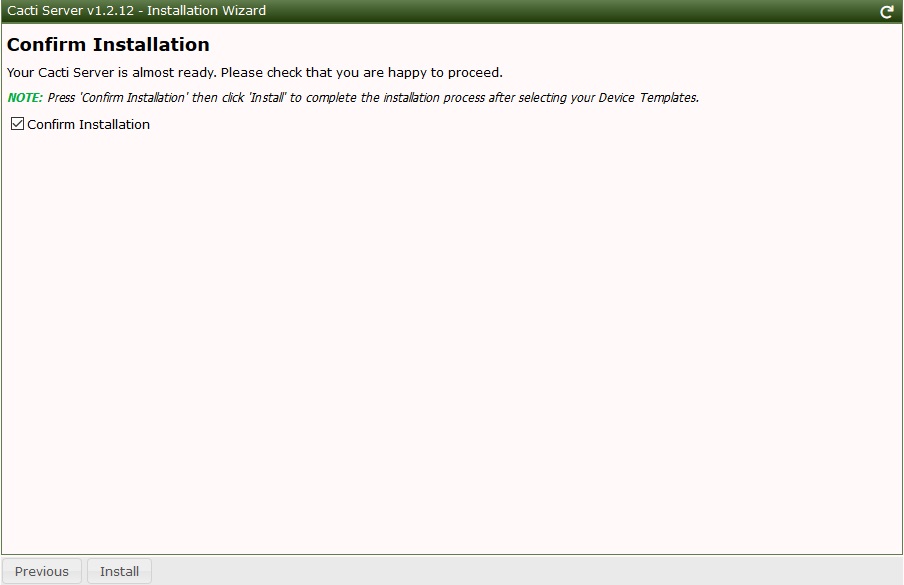

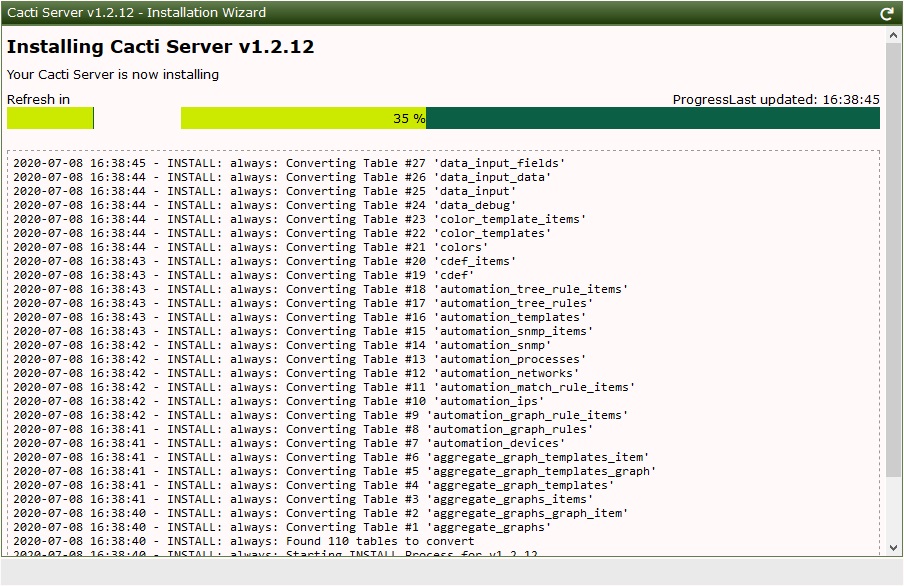

พร้อมแล้วกด Install

กด Get Started

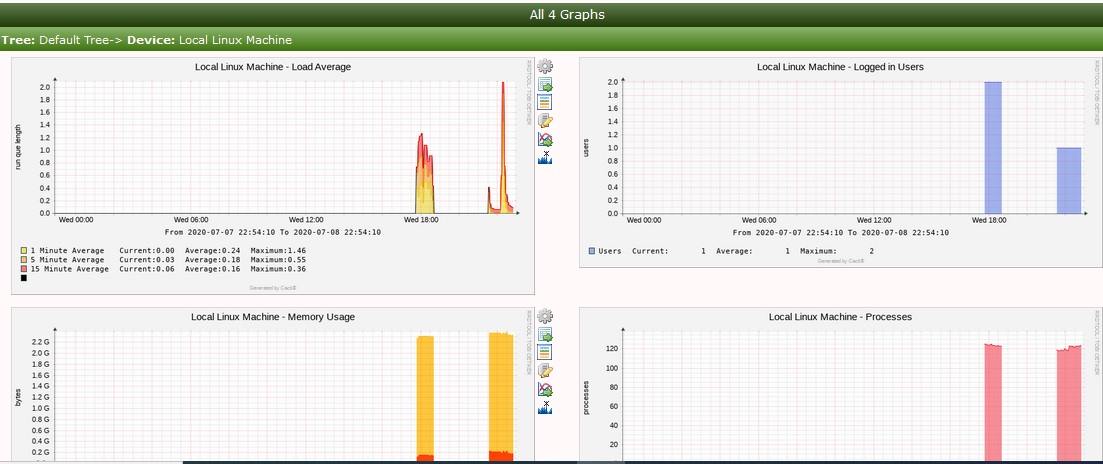

สำเร็จครับ ทดลอง Add Device ได้เลยครับ ถ้าสำเร็จกราฟจะขึ้นสวยงามตามด้านล่างครับ

ตัวอย่างวิธีการจับกราฟ CISCO Router ด้วย Cacti ตามวีดีโอด้านล่างครับ

หวังว่าบทความนี้คงจะก่อให้เกิดประโยชน์ไม่มากก็น้อยสำหรับผู้ที่ทำงานอยู่ในแวดวงไอทีนะครับ

ขอบคุณครับ
